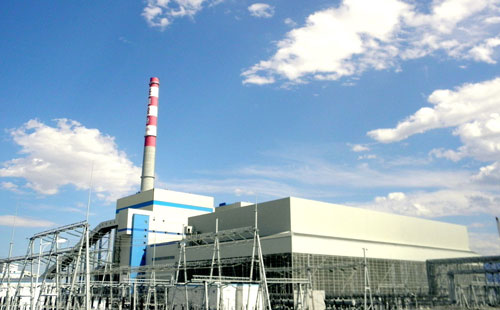

鋼鐵自備電廠與其它電廠一樣,屬于連續性生產企業，其低壓廠用電系統中的許多電機在工藝流程上是不允許跳閘停機的，此部分關鍵電機一旦跳閘停機，將會造成汽輪機發電機組乃至鍋爐非計劃停運，給電廠帶來很大的經濟損失。大部分自備電廠生產的電能和熱能絕大多數是供企業內部使用的，通常選擇在企業內部電網并網。而在鋼鐵企業，尤其在產能不斷擴容增長過程中配電網隨之不斷擴容但設有重新切底規劃改造的老鋼鐵企業，在實際運行中有很多不確定因素(如雷擊、設備故障等),很容易對電網產生影響，使企業內部配電網供電電源電壓降低或短時中斷后又恢復供電(通常稱為晃電)，造成低壓電機跳閘停機，處于鋼鐵企業內部電網的自備電廠也很容易受此髟響造成停機停爐，造成很大損失。

一、晃電的類型

電力系統在運行過程中，由于雷擊、短路故障重合閘、企業外部或內部電網故障、大型設備起動等原因,會造成電壓瞬間較大幅度波動或者短時斷電又恢復,這種現象通常稱為“晃電”。

晃電主要有以下幾種情況:

①電壓驟降、驟升,持續時間0.5個周期至1min，電壓上升或下降至標稱電壓的百分之110-180或百分之10-90。

②電壓閃變，電壓波形包絡線呈規則的變化或電壓幅值一系列的隨機變化，一般表現為人眼對電壓波動所引起的照明異常而產生的視覺感受。

③短時斷電，持續時間在0.5個周波至3s的供電中斷(如備自投、重合閘等)。

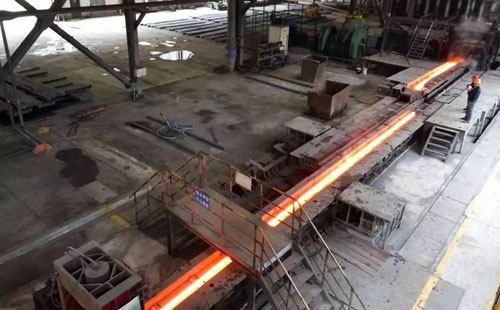

鋼鐵企業雖然軋鋼系統存在波動負荷，但由于設有浪涌保護器、避雷器乃至消諧裝置,正常生產性負荷對鋼鐵自備電廠造成的沖擊影響不會很大,其電網晃電主要是外部電網或鋼鐵企業內部電網故障引起的，其中電壓驟降(A類)和電壓短時中斷(C類)占大部分，一般來說，電壓跌幅在百分之20內對設備運行一般不會有太大的影響。電壓跌幅超過百分之20時，容易引起交流接觸器控制的設備跳閘停機。

二、晃電的影響

1、晃電對供回路控制電器的影響

交流接觸器在低壓電機控制系統中應用很廣，占了相當大的比例。由于工作原理的特點，當電網出現晃電時，會造成其操作線圈短時斷電或電壓過低，導致線圈對鐵心的吸力小于釋放彈簧的彈力使接觸器釋放。據資料介紹，一般交流繼電器當電壓低于線圈額定電壓的百分之50，時間超過1個周期時接觸器釋放；當電壓低于百分之80甚至更高，持續5個周期時接觸器也釋放。

在使用變頻器調節控制電機的場合，由于一般的變頻器都具有過壓、失壓和瞬間停電的保護功能，變頻器的逆變器件為GTR時，一旦失壓(指電壓下降到額定電壓的百分之70，個別變頻器為百分之76)或停電，控制電路將停止向驅動電路輸出信號，使驅動電路和GTR全部停止工作，電機將處于自由制動狀態；逆變器件為KGBT時，在失壓或停電后，將允許變頻器繼續工作一個短時間t(對于t有兩種規定方法，一種具體的規定時間,如15ms；另一種規定為主電路的直流電壓下降到原值的百分之85所需的時扌間)，若失壓或停電時間t。

2、晃電對供電回路電機的影響

晃電由于低電壓，會導致電機過流，從而使電機熱保護動作跳閘。在鋼鐵企業自備電廠，相比之下，晃電導致電機過流的情況出現得不多，由于變頻器應用的數量相比電機應用的數量不算多，晃電導致變頻器停止的情況也不多，在大量場合應用的交流接觸器受晃電影響釋放跳閘的情況出現得相對很多。
