一、事故案例

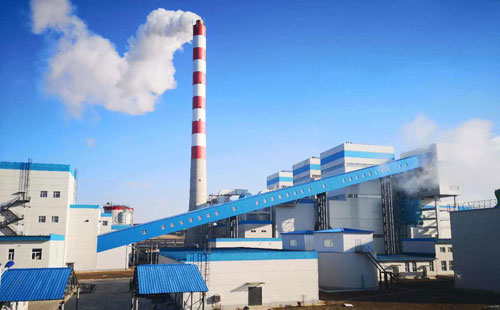

2012年10月23日,某公司自備熱電廠一回路電纜頭爆,造成電壓瞬間跌落。引起給煤機變頻器跳閘、供油泵跳閘、給水泵稀油站跳閘聯鎖給水泵保護跳閘、凝結水泵跳閘、除鹽水泵跳閘、工業水泵跳閘等設備跳閘,進而造成三臺機組保護動作,全廠損失嚴重。
二、原因分析
晃電通常都是瞬間的、短時的,但是引起晃電的原因很多,例如電網側的電壓波動、負荷不平衡、雷擊、電力切換等原因,負載側大型設備的起動、線路短路或接地等原因。仔細分析此次事故,跳停的設備主要有兩類:一類是低壓變頻設備,一類是采用普通交流接觸器控制的低壓設備。
三、解決措施

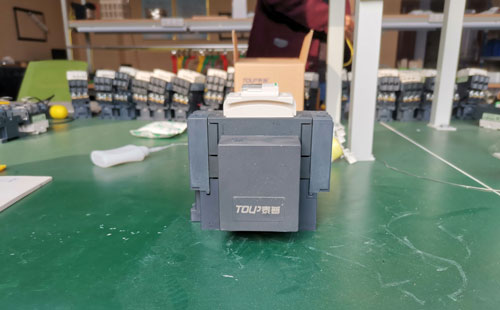

鑒于該廠出現的問題,需要使用抗晃電產品解決晃電問題。目前鄭州泰普科技有限公司的抗晃電產品包括:抗晃電接觸器、抗晃電控制器、抗晃電模塊以及抗晃電系統等。我們以抗晃電接觸器為例,來介紹抗晃電接觸器的工作原理:抗晃電接觸器是一個雙線圈結構,電源正常狀態下,控制模塊處于儲能狀態,接觸器的起動和停止與常規接觸器一樣,當有晃電發生時電壓降到接觸器的維持電壓以下時,控制模塊開始工作,以儲能釋放的形式保持接觸器繼續吸合。當電源電壓恢復后,控制模塊又轉入儲能狀態。所以可根據現場實際情況加裝或更換具有TPM-K抗晃電接觸器。
四、效果分析
通過抗晃電產品的改造,該自備熱電廠低壓設備的抗晃電能力得到了明顯高了,并在實際中得到了驗證。雖然在之后的作業中,出現了嚴重的低電壓,但是由于自備熱電廠采取了上述防范措施,所以低壓設備運行正常,沒有造成主設備保護動作,保障了機組的運行。雖然通過抗晃電裝置杜絕晃電是無法實現的,但是只要我們采取的技術措施或方法,是可以有效避免因晃電造成的非計劃停機,大大減少了晃電給企業帶來的經濟損失和安危事故。
