開關柜簡介

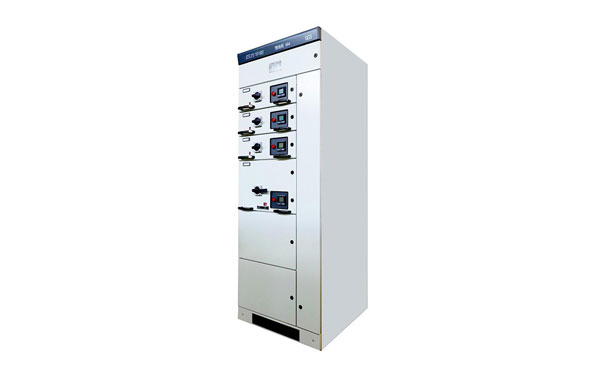

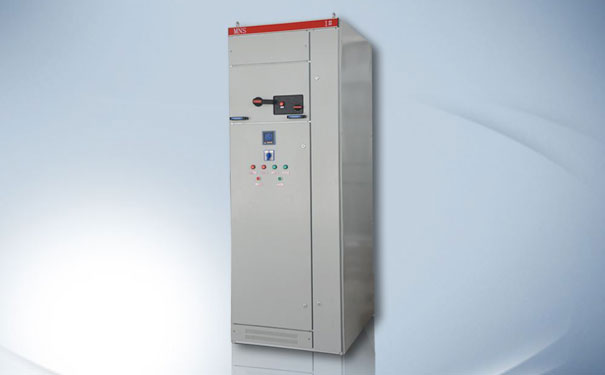

開關柜是指按一定的線路方案將一次設備、二次設備組裝而成的成套配電裝置，是用來對線路、設備實施控制、保護的。開關柜的結構大體類似，主要分為母線室、斷路器室、二次控制室（儀表室）、饋線室，各室之間一般有鋼板隔離。內部元器件包括：母線（匯流排）、斷路器、常規繼電器、綜合繼電保護裝置、計量?jī)x表、隔離刀、指示燈、接地刀等。

開關柜的分類

1、按斷路器安裝方式分

（1）移開式或手車式：表示柜內的主要電器元件(如:斷路器)是安裝在可抽出的手車上的，由于手車柜有很好的互換性,因此可以大大提高供電的可靠性，常用的手車類型有：隔離手車、計量手車、斷路器手車、PT手車、電容器手車和所用變手車等。

（2）固定式：表示柜內所有的電器元件(如：斷路器或負荷開關等)均為固定式安裝的，固定式開關柜較為簡單經濟。

2、按安裝地點分

（1）用于戶內(用N表示)；表示只能在戶內安裝使用。

（2）用于戶外(用W表示)；表示可以在戶外安裝使用。

3、按柜體結構分

（1）金屬封閉鎧裝式開關柜，主要組成部件(例如：斷路器、互感器、母線等)分別裝在接地的用金屬隔板隔開的隔室中的金屬封閉開關設備。

（2）金屬封閉間隔式開關柜，與鎧裝式金屬封閉開關設備相似，其主要電器元件也分別裝于單獨的隔室內，但具有一個或多個符合一定防護等級的非金屬隔板。

（3）金屬封閉箱式開關柜開關柜外殼為金屬封閉式的開關設備。

（4）敞開式開關柜，無保護等級要求，外殼有部分是敞開的開關設備。
