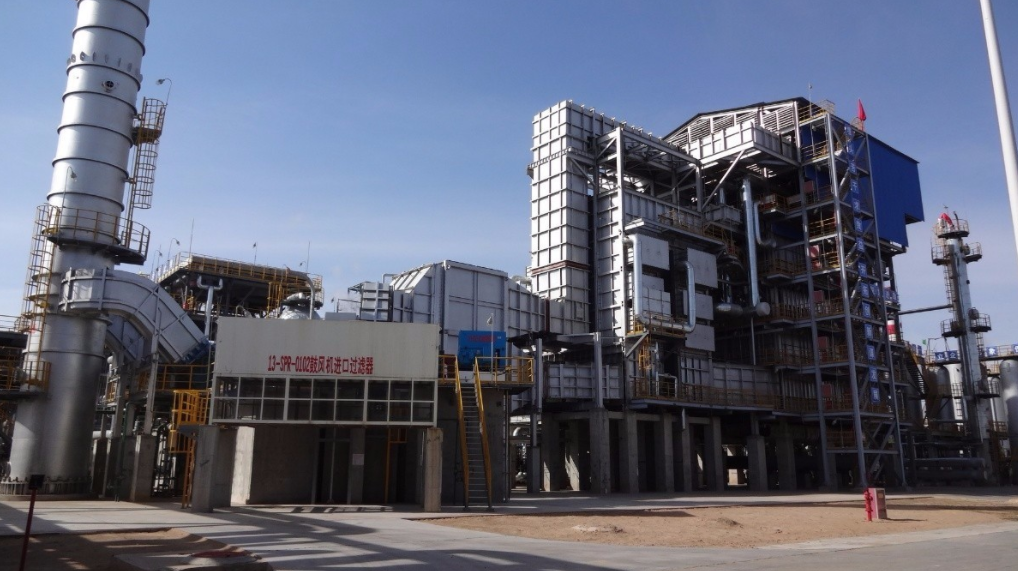

首先要了解晃電對轉化爐燃燒的影響,轉化爐燃燒器不熄滅即可維持轉化爐限度運轉,燃燒器燃燒需要考慮助燃空氣(供風)及燃料氣兩方面。
?
(1)鼓風機供風。鼓風機正常運行時電機轉子帶動風機軸、葉輪旋轉,而發生晃電時斷電時間通常很短,由于風機軸、葉輪及電機轉子的旋轉慣性,會繼續轉動一段時間,即在突然斷電后的2~3 s內,風機不會立即停轉,不會很快停風,只是會出現風量以及風道內原有壓力下降,仍然可以繼續向爐內供風,因而燃燒器能夠維持燃燒、不會立刻出現熄火的情況;裝置現場操作經驗也證實了這點。
?
(2)風機再啟動。如晃電后通過風機自啟動,或是風機未能順利重啟而啟動備用風機恢復供風,在燃料氣不斷供的情況下燃燒器是可以繼續燃燒、轉化爐是能夠維持運行下去的。引風機也是同樣情況。
?
(3)燃料氣供應。燃料氣不斷供,就是燃料氣閥不切斷,包括原料氣閥也不切斷,即主聯鎖不啟動或延時啟動;考慮可能會出現的其它意外停爐事故,如果不設主聯鎖啟動(切斷進料)將是危險的;主聯鎖延時啟動,在控制上是完全的能夠實現的,將主聯鎖設置為延時啟動、避開短暫的晃電時間,如風機能夠重啟,則轉化爐恢復正常操作,主聯鎖不再啟動,因此延時啟動主聯鎖更為可行、合理。
?
具體的控制聯鎖修改措施
?
綜合上述分析,根據討論結果,對轉化爐針對風機的聯鎖控制系統進行統一考慮、重新設置,設置如下:
(1)制氫轉化爐鼓風機、引風機共4臺(含備用風機)均增設晃電自啟動裝置;
(2)以鼓、引風機運轉機變頻器停止運轉為信號開始計時,共設3個時間節點:①鼓、引風機運轉機晃電自啟動時間為0~1.9 s;②鼓、引風機備機連鎖啟動時間(延遲)為 2.2 s,備用機啟動后1 s開啟出口閥;③鼓、引風機停機連鎖(主聯鎖)啟動時間(延遲)為3 s。
?
以此標準可以使用TPM-QSDVR電壓暫降保護系統,該系統內置電容,當晃電發生時,段時間內可為設備供電,因為晃電造成停機,當電力恢復正常時,自動切換為電源供電,補償時間為0.4-3.0 S(時間可定制,)不論是鼓、引風機運轉機晃電,還是啟動所需要的時間,均可滿足。????
?
修改后的聯鎖控制即可避開短時晃電的影響,晃電造成制氫轉化爐熄火、裝置停工只是晃電給煉油、化工企業造成危害的一個小的特例,更為嚴重的會造成中控計算機重啟、裝置停車、管道堵塞,甚至引發火災等全廠性的生產事故,造成經濟損失,因此有安裝抗晃電設備,從源頭上解決晃電問題。
?
鄭州泰普科技有限公司自2011年成立以來,一直致力于研發抗晃電設備,為各個企業解決晃電問題,因為晃電對企業造成財產損失,十年的研發已經成為行業內的佼佼者。
